在石墨晶體中，碳原子排列成層狀結(jié)構(gòu)，在一個(gè)平面層片上碳原子排列成六角形，碳原子分布在各六角環(huán)的頂點(diǎn)上，彼此間的距離是0.43?。

　　活性炭的基本微晶結(jié)構(gòu)活性炭的結(jié)構(gòu)不像石墨那樣完全有規(guī)則排列。根據(jù)X射線(xiàn)的研究，賴(lài)?yán)岢鰞煞N活性炭結(jié)構(gòu)類(lèi)型。

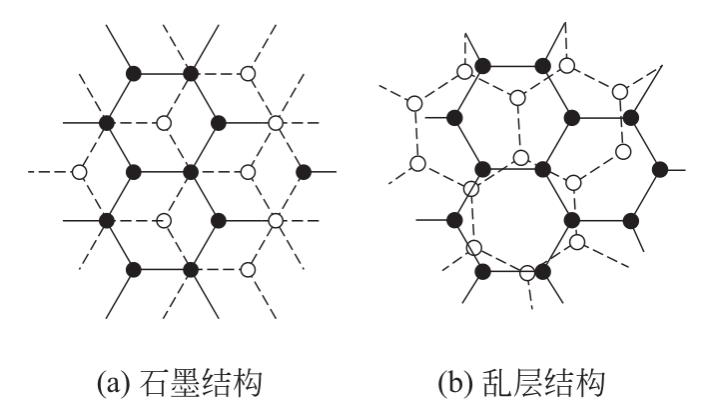

　　第一種結(jié)構(gòu)類(lèi)型是由基本微晶構(gòu)成，它類(lèi)似于石墨的二向結(jié)構(gòu)，例如它們是由六角形排列的碳原子的平行層片（或稱(chēng)片狀體）所組成。但是結(jié)構(gòu)和石墨有所不同，平行的層片對(duì)于它們共同的垂直軸并不是完全定向的，一層對(duì)另一層的角位移是紊亂的，各層片是不規(guī)則地互相重疊。比斯科和沃倫把這種排列稱(chēng)為亂層結(jié)構(gòu)（TurbostraticStructure），見(jiàn)下圖。

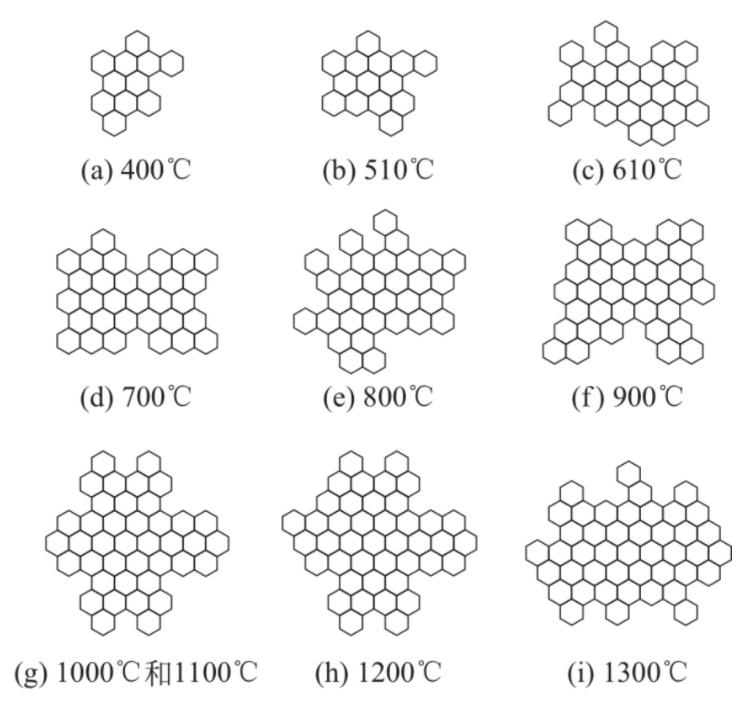

　　活性炭基本微晶的相對(duì)方向是完全紊亂的。在微晶結(jié)構(gòu)中，層片的間距為3.7?（通常炭黑大于3.4?），最常見(jiàn)微晶的大小是：高度為9～12?，寬度（截面如為圓形則為直徑）為20～23?。由此可見(jiàn)，一個(gè)基本微晶約由3～4個(gè)平行的石墨層片所組成，它的直徑約為一個(gè)碳的六角體寬度的9倍。基本微晶的大小常由于活化（或炭化）溫度的升高而增大，見(jiàn)下圖?；钚蕴康幕疚⒕ЫY(jié)構(gòu)的相對(duì)方向是完全紊亂的，從X射線(xiàn)小角度來(lái)推斷，基本微晶之間的平均距離接近于25?。

　　第二種結(jié)構(gòu)類(lèi)型是由碳的六角體不規(guī)則的立體交叉聯(lián)結(jié)而構(gòu)成的空間格子，是由它們的石墨層片狀體的偏斜而引起的。這種結(jié)構(gòu)可能由于含有雜原子的存在導(dǎo)致性質(zhì)發(fā)生改變，如由于氧原子的存在而變?yōu)榉€(wěn)定，由含氧量較高的原料制得的活性炭就屬于這種情況。

　　活性炭的基本結(jié)構(gòu)隨原料、活化條件的不同而不同。在用重鉻酸鉀-磷酸對(duì)水蒸氣活化炭和氯化鋅法活化炭進(jìn)行濕式氧化分解時(shí)，結(jié)果發(fā)現(xiàn)顆?；钚蕴拷?jīng)過(guò)長(zhǎng)時(shí)間的氧化分解，水蒸氣活化炭的分解率只有10%～15%，而氯化鋅法活化炭的分解率高達(dá)60%～70%。由此可以認(rèn)為，氧化鋅法活性炭的微晶是比較簡(jiǎn)單的鏈鎖結(jié)合，氧化液容易在活性炭?jī)?nèi)擴(kuò)散，故容易分解。而水蒸氣法活性炭的微晶相互交叉成鏈鎖結(jié)合，氧化液在活性炭?jī)?nèi)擴(kuò)散緩慢，故不容易被氧化分解。
